MyLibraryには、「1.MyLib.lbr」以外にもたくさんのﾃﾞﾊﾞｲｽが登録されています。

この中から目的とするﾃﾞﾊﾞｲｽを探すのは苦労しますが、新規で作成するより効率が良い場合もあります。

＜利用方法＞

   「1.MyLib.lbr」以外のﾃﾞﾊﾞｲｽを利用するには、該当するﾃﾞｰﾀを「1.MyLib.lbr」にｺﾋﾟｰし

    てから利用します。

    以下の2方法について、ｻﾝﾌﾟﾙ例で手順を説明します。

    1) ﾃﾞﾊﾞｲｽ(部品記号＋部品ﾊﾟﾀｰﾝ＋接続情報)をｺﾋﾟｰし、利用する。

    2) 部品ﾊﾟﾀｰﾝ (Package) をｺﾋﾟｰし、利用する。

1) ﾃﾞﾊﾞｲｽをｺﾋﾟｰし利用

    ﾄﾗﾝｼﾞｽﾀ・ﾃﾞﾊﾞｲｽ「2SC1815」を「1.MyLib.lbr」にｺﾋﾟｰします。

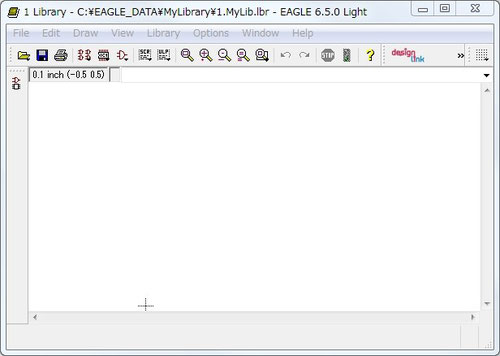

    ➊ Control Panelの、▷Libraries内「1.MyLib.lbr」を右ｸﾘｯｸし「Open」します。

       ﾃﾞﾊﾞｲｽ編集画面が開きます。右上の「ー」最小化ﾎﾞﾀﾝでﾀｽｸﾊﾞｰに移動させておきます。

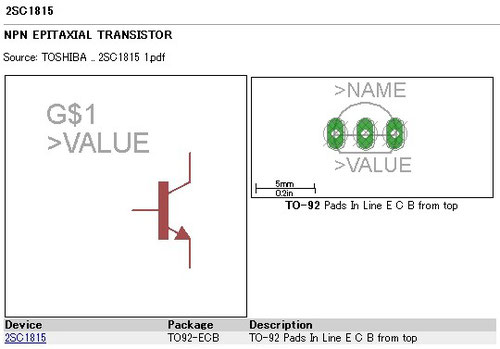

    ❷ ▷Libraries内「transister.lbr」の中の「2SC1815」をｸﾘｯｸすると下図が表示されま

       す。

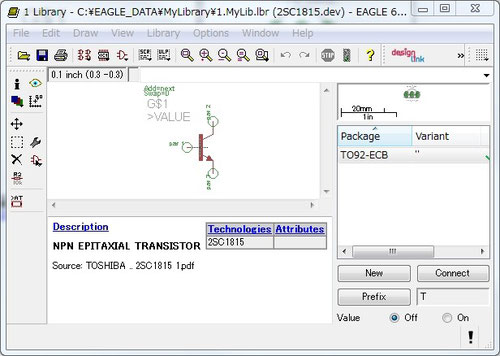

    ❸ 「2SC1815」を右ｸﾘｯｸし、「Copy to Library」をｸﾘｯｸすると、❶のﾃﾞﾊﾞｲｽ編集画面に

        「2SC1815」ﾃﾞｰﾀが表示されます。

    ❹ 「1.MyLib.lbr」に、「2SC1815」がｺﾋﾟｰされていることを確認します。

      これで、ﾃﾞﾊﾞｲｽ「2SC1815」を利用することが出来ます。

       ﾃﾞﾊﾞｲｽ編集画面については、「新規ﾃﾞﾊﾞｲｽの登録」ﾍﾟｰｼﾞで説明します。

2) 部品ﾊﾟﾀｰﾝをｺﾋﾟｰし利用

    面実装ﾊﾟｯｹｰｼﾞﾃﾞｰﾀ「SO28L」を「1.MyLib.lbr」にｺﾋﾟｰします。

    ➊ Control Panelの、▷Libraries内「1.MyLib.lbr」を右ｸﾘｯｸし「Open」します。

       ﾃﾞﾊﾞｲｽ編集画面が開きます。右上の「ー」最小化ﾎﾞﾀﾝでﾀｽｸﾊﾞｰに移動させておきます。

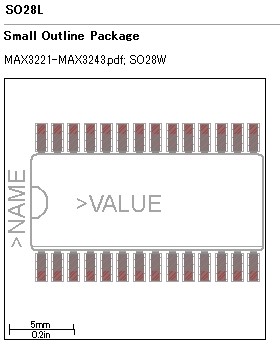

    ❷ ▷Libraries内「maxim.lbr」の中の「SO28L」をｸﾘｯｸするとﾊﾟｯｹｰｼﾞﾃﾞｰﾀが表示されま

       す。

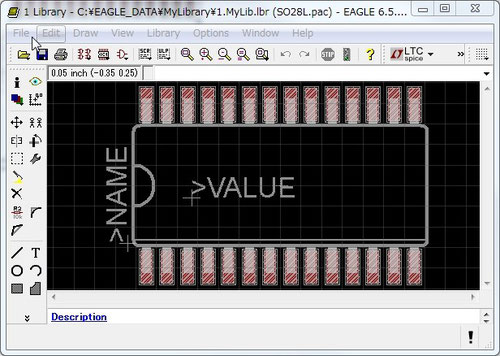

    ❸ 「SO28L」を右ｸﾘｯｸし、「Copy to Library」をｸﾘｯｸすると、❶のﾃﾞﾊﾞｲｽ編集画面に

        「SO28L」ﾃﾞｰﾀが表示されます。

    ❹ 「1.MyLib.lbr」に、「SOL28L」がｺﾋﾟｰされていることを確認します。

      これで、ﾊﾟｯｹｰｼﾞﾃﾞｰﾀ「SOL28L」を利用することが出来ます。

       ﾃﾞﾊﾞｲｽ編集画面については、「新規ﾃﾞﾊﾞｲｽの登録」ﾍﾟｰｼﾞで説明します。
