ｶﾞｰﾊﾞｰﾃﾞｰﾀの作成

2018年11月21日にて現在のURLは次のURLに移行します。

https://edesignk.info

P板.COMに注文する際に必要なﾃﾞｰﾀの作成方法について説明します。

❶ P板.COM H.Pの左ｻｲﾄﾞﾒﾆｭｰらか右の項目を選択します。

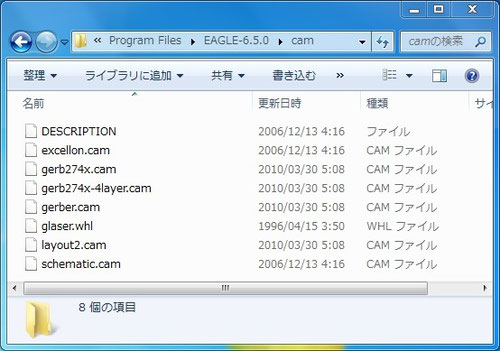

❷ 右のCAMﾌﾟﾛｾｯｻｰを、下のﾌｫﾙﾀﾞｰにｺﾋﾟｰしま

    す。

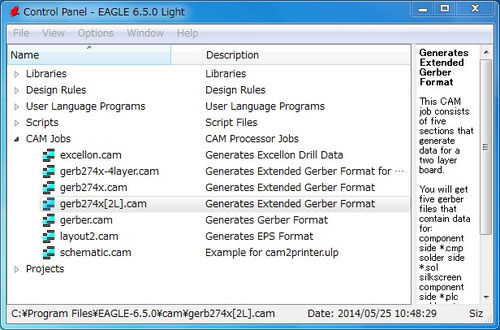

❸ Control PanelのCAM Jobsに、｢gerb274x[2L].cam｣が追加されていることを確認しま

    す。

❹ Control Panelの CAM Jobs／gerb274x[2L].cam をﾀﾞﾌﾞﾙｸﾘｯｸします。

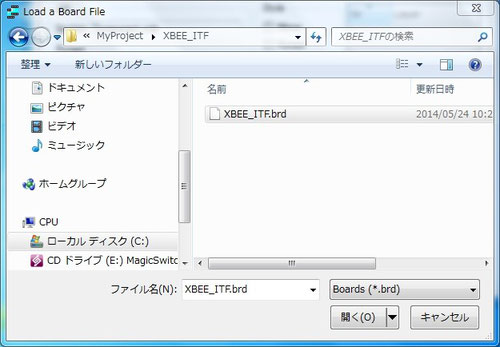

    CAM Processorが開きますので、File／Open／Boardで、｢XBEE_ITF.brd｣を指定し

    ます。

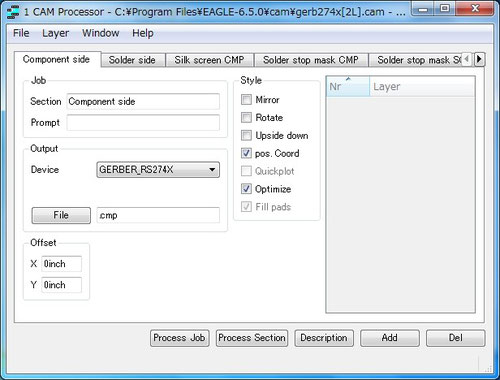

❺ CAM Processorｳｲﾝﾄﾞの｢Process Job｣ﾎﾞﾀﾝを

    ｸﾘｯｸしますと、ｶﾞｰﾊﾞｰﾃﾞｰﾀが作成されます。



   作成ﾃﾞｰﾀは、Control Panelで確認します。



         ① *.cmp： 部品面ﾊﾟﾀｰﾝ ﾃﾞｰﾀ

         ② *.sol  ： 半田面ﾊﾟﾀｰﾝ ﾃﾞｰﾀ

         ③ *.stc  ： 部品面ﾚｼﾞｽﾄ ﾃﾞｰﾀ

         ④ *.sts  ： 半田面ﾚｼﾞｽﾄ ﾃﾞｰﾀ

         ⑤ *.plc  ： 部品面ｼﾙｸ ﾃﾞｰﾀ

         ⑥ *.out  ：基板外形線 ﾃﾞｰﾀ

❻ ｶﾞｰﾊﾞｰﾃﾞｰﾀの確認

    ｶﾞｰﾊﾞｰﾃﾞｰﾀをｲﾒｰｼﾞﾃﾞｰﾀとして確認することも重要です。

    ﾌﾘｰｿﾌﾄの｢Viewplot｣がお勧めですが、｢http://www.viewplot.com｣のｻｲﾄ

    が現在閉鎖されている様で、ﾀﾞｳﾝﾛｰﾄﾞ出来ない状態となっています。



    ご連絡下されば、ｶﾞｰﾊﾞｰﾃﾞｰﾀの確認方法をｱﾄﾞﾊﾞｲｽ出来るかもしれません。
