ﾊﾟﾀｰﾝ配置
2018年11月21日にて現在のURLは次のURLに移行しました。
基板ｻｲｽﾞ・部品配置が決まったらﾊﾟﾀｰﾝの配置に入ります。
両方ともﾊﾟﾀｰﾝ配置の途中でも変更は可能です。
1) ｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝ
［ 基板図編集用ｺﾏﾝﾄﾞｱｲｺﾝ ］
｢ﾚｲﾔｰ設定｣ｱｲｺﾝにより、表示するﾚｲﾔｰを設定することが出来ます。
｢Nr｣列の、ﾌﾞﾙｰ背景の数字がﾚｲﾔｰ番号で、
ﾌﾞﾙｰ背景部分をﾏｳｽでｸﾘｸしますと、白背景
になり、そのﾚｲﾔｰは表示されません。
2) 電源ﾊﾟﾀｰﾝの配置

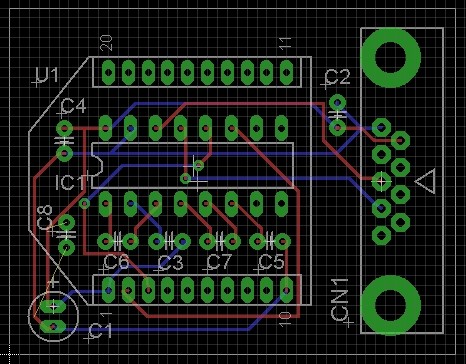

❶ EAGLEには、自動配線機能がありますので、右のｱｲｺﾝで試してみます。
試す前に、ﾌｧｲﾙを保存しておきます。
回路図どおりﾊﾟﾀｰﾝは繋がっていますが、電気的特性が考慮されていませんし、絶縁
距離も問題です。
ここでは不採用とし、保存せずEAGLEを終了します。
❷ 手動配線でﾊﾟﾀｰﾝを配置していきます。
まず、信号ﾊﾟﾀｰﾝの表裏接続ｽﾙｰﾎｰﾙのﾄﾞﾘﾙ径0.4とﾗﾝﾄﾞ径0.8を、右の｢設定変更｣
ｱｲｺﾝで追加します。（径は、一例）
ｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝの｢ｽﾙｰﾎｰﾙ｣を選択し、右図の様に
設定します。ﾗﾝﾄﾞ形状は、｢Round｣(丸)としま
す。
❸ 手動配線は、右のｱｲｺﾝを選択します。
まず、GNDﾊﾟﾀｰﾝを配置します。ﾊﾟﾀｰﾝ幅は、｢Width:｣で指定します。
❹ ﾊﾟﾀｰﾝの線形状は、右のｱｲｺﾝで選択出来ます。
左から、｢水平・垂直｣ ｢水平・45度｣ ｢斜線｣ ｢45度・水平｣ ｢垂直・水平｣ですが、実際
に使ってみて特性を把握して下さい。
電源線・信号線を含め、ﾊﾟﾀｰﾝの引き回しは一定の基準を持った上で行うことが必要で
す。でないと、配線効率が悪い、統一感の無い、出来栄えの悪い基板となってしまい
ます。言うまでもありませんが、電気的特性を考慮することが最優先です。
＜ 例 ＞ ① GNDは裏面に、±電源は表面に配置する。
② ﾊﾟﾀｰﾝは、水平／45度／垂直を基本とする。
③ ﾊﾟﾀｰﾝ長は、最短となるように努力する。
④ ﾊﾟﾀｰﾝの方向は、裏面は水平、表面は垂直を原則とする。
⑤ ｢回路関連｣ ﾍﾟｰｼﾞに記載の事項を考慮する。
⑥ ｢P基板関連｣ ﾍﾟｰｼﾞに記載の事項を考慮する。
❺ GNDﾊﾟﾀｰﾝは、ﾚｲﾔｰ｢16 Bottom｣(裏面)に引きます。
+5Vﾊﾟﾀｰﾝは、ﾚｲﾔｰ｢1 Top｣(表面)に引きます。
ｴｱｰﾜｲﾔｰのある箇所をﾏｳｽでLｸﾘｯｸすると、ｴｱｰﾜｲﾔｰが指定したﾊﾟﾀｰﾝに変化します。
ﾏｳｽﾎﾟｲﾝﾄを移動させると、移動軌跡がﾊﾟﾀｰﾝ化しますので、❹の線形状を切替えなが
ら引いていきます。
PCのSoundをONにしておくと、接合ﾎﾟｲﾝﾄで効果音が出ますので、接合確認に利用出
来ます。

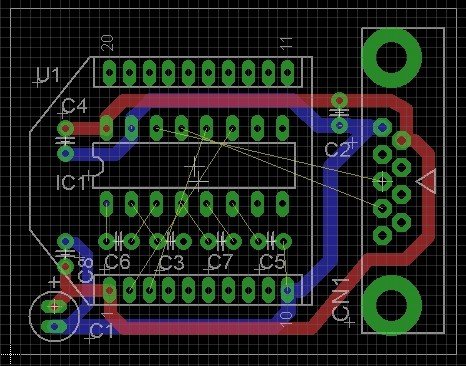

❻ 電源ﾊﾟﾀｰﾝを配置した段階を下図に示します。
3) 信号ﾊﾟﾀｰﾝの配置
❶ ﾊﾟﾀｰﾝ幅を、0.4064ﾐﾘに変更します。
❷ 電源ﾊﾟﾀｰﾝと同様の方法で配置していきます。
ﾊﾟﾀｰﾝ配置の表裏を切替える場合、切替えﾎﾟｲﾝﾄでﾏｳｽをLｸﾘｯｸし、ﾎｲｰﾙをｸﾘｯｸすると
表裏が切替わります。ｽﾙｰﾎｰﾙは、❶で指定の形状・径で自動的に形成されます。
❸ 信号ﾊﾟﾀｰﾝを追加配置したものを下図に示します。
4) ﾊﾟﾀｰﾝの変更
ﾊﾟﾀｰﾝの変更を必要とするｹｰｽは色々ありますが、方法の何点かを説明します。
❶ ﾊﾟﾀｰﾝ位置を微細ﾚﾍﾞﾙで調整するために、
ｸﾞﾘｯﾄﾞ設定を右図の様にします。
これ以上の設定は、基板の製作精度を考えた
場合、必要ありません。
❷ ﾊﾟﾀｰﾝの一部を、ｴｱｰﾜｲﾔｰ状態に戻し再度引き直しする場合、右の｢ｴｱｰﾜｲﾔｰ化｣
ｱｲｺﾝを選択し、該当ﾊﾟﾀﾝをｸﾘｯｸしますと、ｴｱｰﾜｲﾔｰに戻ります。
❸ ﾊﾟﾀｰﾝ幅を変更する場合、｢ｉ｣ｱｲｺﾝを選択
し、該当ﾊﾟﾀｰﾝをｸﾘｯｸしますと、
｢Properties｣ｳｲﾝﾄﾞｳが開きますので、
｢Width｣を変更します。
希望の幅ﾃﾞｰﾀが無い場合は、ｽﾊﾟﾅﾏｰｸの
｢設定変更｣ｱｲｺﾝで｢Width｣ﾃﾞｰﾀを追加し
ます。
❹ 斜めになっているﾊﾟﾀｰﾝを直線化するには、右の｢線変形｣ｱｲｺﾝを使用します。
線形状は、右の｢斜線｣ｱｲｺﾝ｢／｣を選択しておきます。
右図を例に説明します。折り曲げﾎﾟｲﾝﾄを
ｸﾘｯｸし、右側の様に変形させ、形が決定した
ﾎﾟｲﾝﾄでｸﾘｯｸします。
この後、[Esc]ｷｰを押し線変形ｺﾏﾝﾄﾞを終了さ
せます。
45度と垂直線に変更出来ました。
5) ﾍﾞﾀﾊﾟﾀｰﾝ化
GND信号をﾍﾞﾀﾊﾟﾀｰﾝにする例を説明します。例は、｢回路図の登録｣ ﾍﾟｰｼﾞ｢2) 既存
Project｣ 利用 で作成した｢XBEE_ITF1｣ で行います。
このｹｰｽは、ﾍﾞﾀﾊﾟﾀｰﾝ化不必要ですが、例として使用します。
❶ ﾍﾞﾀﾊﾟﾀｰﾝとする範囲は、ｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝの｢ﾍﾞﾀﾊﾟﾀｰﾝ指定｣ｱｲｺﾝで指定します。
指定前にｸﾞﾘｯﾄﾞﾋﾟｯﾁを1ﾐﾘにしておきます。
❷ 画面上部に関連するｱｲｺﾝが表示されます。
① ② ③ ④ ⑤
上図は、以下を選択した状態です。
① 範囲指定線幅 [ﾐﾘ]
② ﾍﾞﾀﾊﾟﾀｰﾝ指定。右隣りは ﾒｯｼｭ指定。そのまた右は ﾍﾞﾀﾊﾟﾀｰﾝ禁止指定。
③ ｻｰﾏﾙﾗﾝﾄﾞ適用。左隣りは ｻｰﾏﾙﾗﾝﾄﾞ非適用
④ 離れ小島無し。右隣りは離れ小島有り。
⑤ 絶縁距離 [ﾐﾘ]

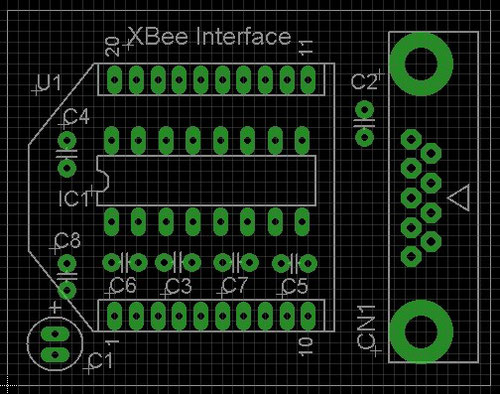

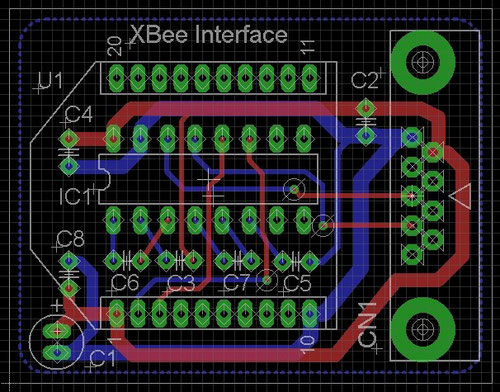

❸ 基板端から1ﾐﾘを範囲指定した状態。
❹ 右の｢部品記号｣ｱｲｺﾝを選択、範囲指定した破線をｸﾘｯｸし、ﾈｯﾄ名を指定する。
右のNameｳｲﾝﾄﾞｳで、ﾈｯﾄ名 ｢GND｣を指定す
る。

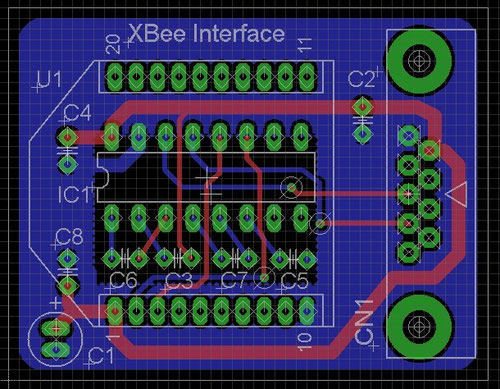

❺ 右の｢ﾍﾞﾀﾊﾟﾀｰﾝ表示｣ｱｲｺﾝをｸﾘｯｸすると、指定範囲内がGNDﾊﾟﾀｰﾝとなる。
右の｢ﾍﾞﾀﾊﾟﾀｰﾝ非表示｣ｱｲｺﾝを選択し、❸で指定したﾗｲﾝ上をｸﾘｯｸすると、❸の状
態に戻ります。これは表示が戻るだけで、ﾍﾞﾀﾊﾟﾀｰﾝﾃﾞｰﾀは継続されます。
❻ 四隅が角張っていますので、ｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝ ｢ｺｰﾅｰ処理｣で処理します。
上部のﾒﾆｭｰにて、｢半径｣ ｢円弧／C｣ を指定します。

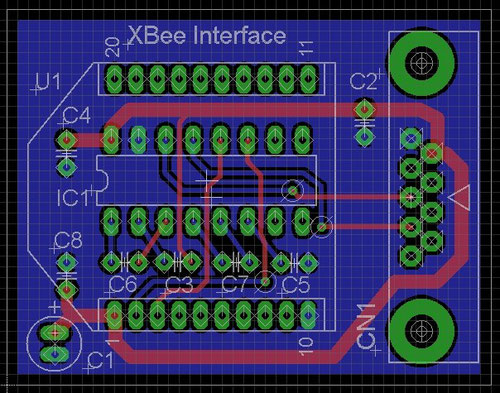

下図が、ｺｰﾅｰ円弧化したものです。
❼ ❺のﾍﾞﾀﾊﾟﾀｰﾝでは、一部GNDが離れ小島になっていますので、
この部分を右の｢ﾍﾞﾀﾊﾟﾀｰﾝ禁止指定｣を選択した上で、範囲指定
します。
｢ﾍﾞﾀﾊﾟﾀｰﾝ表示｣ｱｲｺﾝをｸﾘｯｸし、再表示させます。
＜補 足＞
1) 基板の部品実装図に、ｼﾙｸ印刷ﾃﾞｰﾀを使用する場合、表示するﾚｲﾔｰを以下の様に設定し
ます。
・17 Pads
・20 Dimension
・21 tPlace
・22 bPlace (半田面時)
・25 tNames
・26 bNames (半田面時)
・27 tValue
・28 bValues (半田面時)
・45 Holes
