基板図のﾁｪｯｸ

2018年11月21日にて現在のURLは次のURLに移行しました。

https://edesignk.info

1)  ｴﾗｰﾁｪｯｸ

    ❶ ｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝの｢ｴﾗｰ表示｣ をｸﾘｯｸします。



        ｴﾗｰ結果として、ﾄﾞﾘﾙｻｲｽﾞｴﾗｰが出力されま

        す。



        信号ｽﾙｰﾎｰﾙの0.4ﾐﾘが、ﾃﾞｻﾞｲﾝﾙｰﾙから外れて

        いるためです。



        ﾃﾞｻﾞｲﾝﾙｰﾙのﾃﾞﾌｫﾙﾄで、ﾄﾞﾘﾙｻｲｽﾞは24mil

        (0.6096ﾐﾘ)Minとなっているためです。

    ❷ ｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝの｢基板設計ﾙｰﾙ｣ をｸﾘｯｸします。

        ﾃﾞｻﾞｲﾝﾙｰﾙ・ｳｨﾝﾄﾞｳが開きますから、｢Sizes｣

        ﾀﾌﾞを選択します。



        ｢Minimum Drill｣：24 milとなっていま

        すまから、14 mil(0.3556ﾐﾘ)に変更しま

        す。

    ❸ EAGLEを再起動させないと、❷のﾃﾞｻﾞｲﾝﾙｰﾙ

        変更は反映されません。



        再起動して、再ﾁｪｯｸしますと右図の様にｴﾗｰ

        ０となります。



        ❷のﾃﾞｻﾞｲﾝﾙｰﾙには、基板層の設定／ﾊﾟﾀｰﾝ間

        隔／基板端面制約など重要な事項があります

        ので留意が必要です。

2)  回路図との照合

    ❶ 基板ﾊﾟﾀｰﾝ図と回路図との照合方法は色々あります。一番照合精度が高いのは、それぞ

        れのｺﾋﾟｰのﾁｪｯｸした箇所を消去法でﾏｰｸする方法と思います。



        ﾁｪｯｸ中に、以下に記載している事項に該当することがあれば反映します。

               ① ｢回路関連｣ ﾍﾟｰｼﾞに記載の事項

               ② ｢P基板関連｣ ﾍﾟｰｼﾞに記載の事項

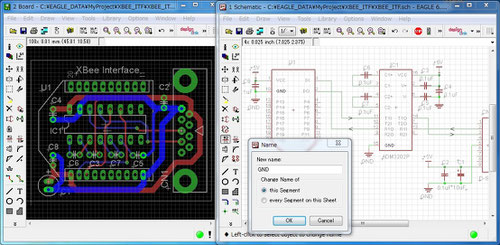

    ❷ 簡単な基板では、PCのﾓﾆﾀに基板図と回路図を並べて配置し、ﾁｪｯｸする方法も可能で

        す。

         回路図側のｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝ｢部品記号｣ を選択し、回路図の｢91 Nets｣ﾗｲﾝをｸﾘｯ

         ｸすると、ﾈｯﾄﾈｰﾑｳｲﾝﾄﾞｳが開きます。

         [OK]をｸﾘｯｸしますと、指定したﾈｯﾄﾗｲﾝがﾊｲﾗｲﾄで表示されます。

                GNDﾗｲﾝが、ﾊｲﾗｲﾄで表示された例です。

3)  ｼﾙｸ印刷のﾁｪｯｸ

    ❶ 基板面上のｼﾙｸ印刷で、部品外形・部品記号以外で印刷した

        い項目は、ｺﾏﾝﾄﾞｱｲｺﾝ[Ｔ]を選択し、ﾚｲﾔｰ｢25 tNames｣に配

        置します。

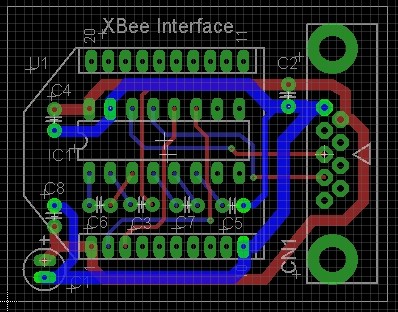

        上の基板図では、｢XBee Interface｣を追加しています。

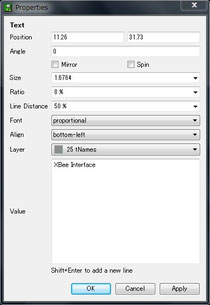

    ❷ 部品記号・❶で追加したﾃｷｽﾄ等のﾌｫﾝﾄ設定は、右の｢設定ﾃﾞｰﾀ表示｣ｱｲｺﾝで、

        表示・編集出来ます。







         Size：文字高さ［ﾐﾘ］

         Name：表示内容





        基板上の部品記号ｻｲｽﾞ・ﾌｫﾝﾄ等は、

        統一しておく必要があります、

4)  ﾁｪｯｸ項目

     1)ー3)のﾁｪｯｸ項目以外にも、ﾁｪｯｸが必要な項目が色々あります。

     構造に関する一般的な項目をﾘｽﾄｱｯﾌﾟしますから、参考にして下さい。

          ① 基板の外形寸法、取付け穴ﾋﾟｯﾁ・ｸﾘｱﾗﾝｽ

          ② ﾊﾟﾈﾙ等の構造部品と、基板部品の相関位置（位置・高さ）

          ③ ｺﾈｸﾀ・端子台のﾋﾟﾝ配置・方向

          ④ ｽｲｯﾁの取付け方向（ｽｲｯﾁ信号との整合）

          ⑤ 部品の配置位置

          ⑥ 部品端子外形とｽﾙｰﾎーﾙ径の整合

          ⑦ 有極性部品の極性

          ⑧ 部品端子位置と基板端子位置の整合（ﾘｰﾄﾞ線／面実装）

          ⑨ 操作部品の静電気対策（放電路確保）

          ⑩ 発熱部品の対策（放熱・基板面との距離）

     基本的な項目のﾐｽほど、影響は大ですから『念のため』とい気持ちで、時間を掛けて

     ﾁｪｯｸすることが大切です。
