図面枠は、回路図を配置できる範囲を示すために設定します。

ここでは、新規にA4横 回路図枠を作成する例を示します。

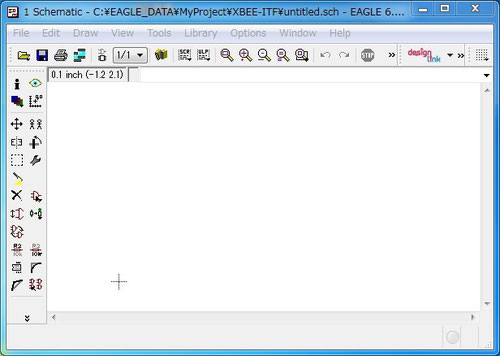

❶ 回路図編集画面を開きます。

    白紙の状態ですから、基準点「+」を基準に図面枠を配置します。

❷ 画面上部のグリッドアイコンで、図面枠のX軸とY軸の位置を決めます。

    グリッド単位は、「mm」とします。



   例として、X軸:「0」 & 「277」

                  Y軸:「0」 & 「180」 の枠線とします。

   [/]線描画のレイヤーは、「97 Info」とします。

❸ 枠線の色がグレーですので、ブラックに変更します。

    画面左サイドの[レイヤー設定]アイコンを選択します。





    レイヤー設定ウィンドウが開きますので、「97 Info」を

    選択し、その下の「Change」をクリックします。





    右のウインドウが開きますので、「Color」をクッリクしま

    す。





    カラー選択ウインドウが開きますので、ブラックを選択し

    ます。





    「OK」をクリックすると、ブラックに変更することを確

    認するウインドウが開きますで、「OK」とします。





    他のウンドウについても、同様の方法でカラーを変更

    することが出来ます

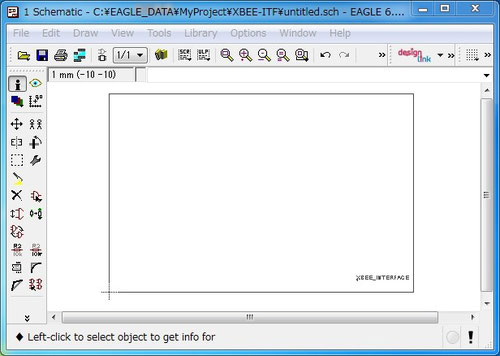

❹ 余分な線は、[×]削除アイコンで消したり、移動アイコンで移動・変形したりして消します。

    画面左サイドの[T]テキスト入力で、図面タイトルを挿入(レイヤー:97 Info)して図面枠の完成です。

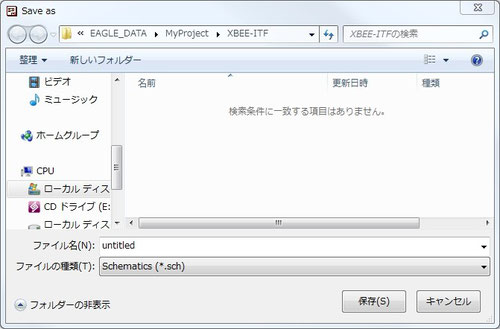

❺ この段階で、一旦、ファイルを保存します。

    [Save]アイコンで、保存ウインドウが開きますので、ファイル名を「XBEE_ITF」とし、[保存]

    ボタンをクリックします。

                      ( 「untitled」 → 「XBEE_ITF」 )

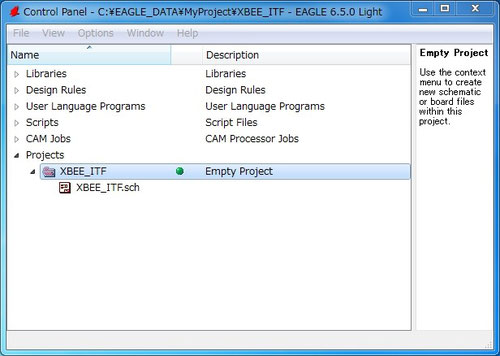

❻ Control Panelで、回路図ファイル「XBEE_ITF.sch」が追加されていることを確認します。
