EAGLEのセットアップ
2018年11月21日にて現在のURLは次のURLに移行しました。
❶ デスクトップに作成されたEAGLEアイコンからEAGLEを起動出来ますが、起動前にEAGLEで作成
したデータを保存しておくフォルダー「EAGLE_DATA」をCドライブに作成しておきます。
作成したフォルダー「EAGLE_DATA」の中に、Program Files/EAGLE-6.5.0内の フォルダー
「lbr」をコピーし、名前を「MyLibrary」に変更します。
さらに、「MyProject」フォルダーを追加します。
①「MyLibrary」:部品データ保存フォルダー
②「MyProject」:基板データ保存フォルダー
![](https://image.jimcdn.com/app/cms/image/transf/dimension=500x10000:format=jpg/path/sf8f0ed34a03955c6/image/i07bc856ec6ebf831/version/1523585507/image.jpg)
❷ 「MyLibrary」フォルダーの中に、次のLibraryファイルをダウンロードし、解凍後コピーします。
「1.MyLib.lbr」には、基本的な部品ライブラリーが入っています。

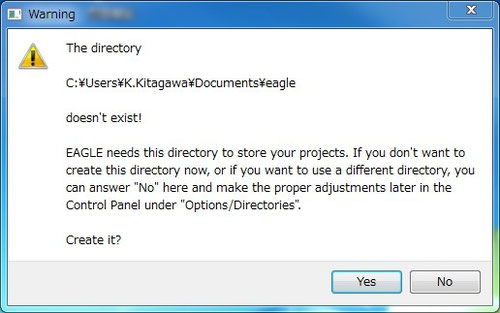

❸ EAGLEを起動します。directoryエラーが出ますが、「No」をクリックします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=500x10000:format=jpg/path/sf8f0ed34a03955c6/image/ic535fb98749733b0/version/1399451858/image.jpg)

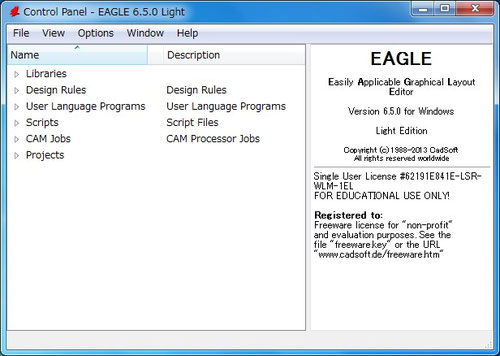

❹ Control Panel が表示されます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=500x10000:format=jpg/path/sf8f0ed34a03955c6/image/i0c8e5f821ae6734b/version/1399451994/image.jpg)

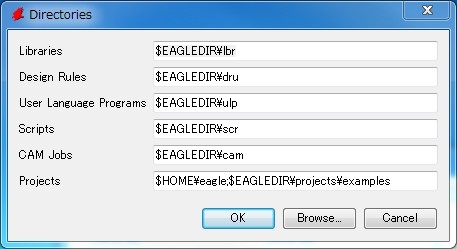

❺ Options/directories...を開き、1)で作成したLibraryファイルとProjectファイルを指定しま
す。
<指定前>
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/i80e950aaea7e33c7/version/1399452554/image.jpg)
<指定後>
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/ic801d25c8a083a9d/version/1399452617/image.jpg)

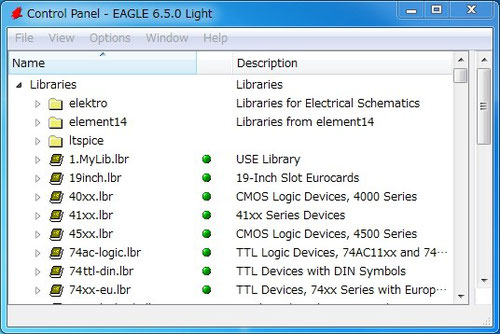

❻ EAGLEを再起動し、Control Panel のLibrariesをクリックし、以下の内容であることを確認
する。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=500x10000:format=jpg/path/sf8f0ed34a03955c6/image/i87021a17cbc84632/version/1399452978/image.jpg)
