＜ﾃﾞﾊﾞｲｽ編集画面＞の続き。
[New:]欄にSymbol名を入力し[OK]ﾎﾞﾀﾝをｸﾘｯｸすると。以下の確認ｳｨﾝﾄﾞｳが出ますので、[Yes]とします。

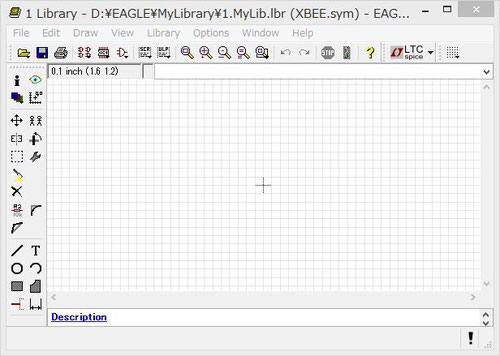

1) Symbol編集画面
2) ｻｲﾄﾞｺﾏﾝﾄﾞｱｲｺﾝ
編集ﾃﾞｰﾀに応じて、画面左ｻｲﾄﾞのｺﾏﾝﾄﾞｱｲｺﾝが表示されます。

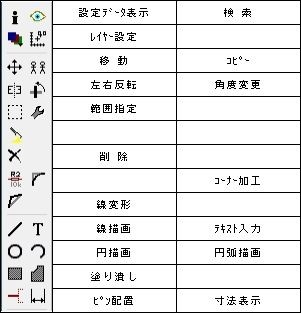

［ Symbol編集用ｺﾏﾝﾄﾞｱｲｺﾝ ］
3) ｸﾞﾘｯﾄﾞ
ｸﾞﾘｯﾄﾞは各要素の座標となるもので、ﾋﾟｯﾁ、ON／OFFを左のｱｲｺﾝで設定しま
す。
Size ：ｸﾞﾘｯﾄﾞﾋﾟｯﾁ
Multiple：ｸﾞﾘｯﾄﾞ表示ｽﾊﾟﾝ
Alt ：[Alt]ｷｰを押した時のｸﾞﾘｯﾄﾞﾋﾟｯﾁ（未使用）
Symbolで適用したｸﾞﾘｯﾄﾞは、Schematic(回路図)のｸﾞﾘｯﾄﾞ上にも適用されますので、重要な設定です。ここでは、左図の様に設定します。
ｸﾞﾘｯﾄﾞﾋﾟｯﾁは0.025ｲﾝﾁとなり、0.1ｲﾝﾁ毎にｸﾞﾘｯﾄﾞ線が表示されます。
4) 外形線
❶ 部品記号の外形線は、右の線描画ｱｲｺﾝで描画します。
ｸﾘｯｸすると、画面上部のﾚｲﾔｰ表示が[94 Symbols]となります。
描画した後、右のｱｲｺﾝで移動・変形できますので、ｱﾊﾞｳﾄでOKです。
❷ 部品記号の中心は、右の座標中心表示とします。
このﾎﾟｲﾝﾄが、部品を回路図に配置する時の基準点となります。
❸ 描画線の種類は、画面上部の線選択ｱｲｺﾝで指定
します。[／]は、斜線を引くときに使用します。
❹ 右図が線描画した外形線です。
余分な線は、[×]削除ｱｲｺﾝで消したり、移動ｱｲｺﾝで
移動・変形したりして形を整えます。
5) ﾋﾟﾝ配置
❶ 次に、端子(ﾋﾟﾝ)を右のｱｲｺﾝで入力します。
ｸﾘｯｸすると端子が表れます。ﾏｳｽの右ｸﾘｯｸで回転しますので方向を合わせて配置
します。[○]印が部品端子で、回路図に配置したときの接続ﾎﾟｲﾝﾄとなります。
端子の種類・長さは、画面上部の端子選択
ｱｲｺﾝで指定します。
❷ 右図が一次的に端子配置した図です。
画面左ｻｲﾄﾞのｺﾏﾝﾄﾞﾎﾞﾀﾝ[ｉ]を選択し、
各端子の設定を行います。
端子の○部分をｸﾘｯｸすると、Properties
ｳｲﾝﾄﾞが開きます。
❸ Properties ｳｲﾝﾄﾞｳ
Name：端子記号（❷図の｢P$1｣の表示）
Direction：端子の電気的特性
io：入出力
(厳密に設定する場合は、
in／outを区別する。）
pwr：電源
Length：端子長
Function：dot／clk 表示
（負論理／ｸﾛｯｸ）
Visible：pad／pin表示設定
pad：端子番号の表示
pin：端子記号の表示
❹ 右図が端子のPropertiesを設定した状態
です。
端子Lengthは、｢Short｣を使用しています。
端子記号の文字ｻｲｽﾞ・文字位置は、変更出来
ません。
❺ Symbolに部品記号と部品仕様の表示を追加
します。
部品記号：ﾃｷｽﾄ入力ｱｲｺﾝ ｢Ｔ｣で、
｢>NAME｣と入力し、画面上部の
ﾚｲﾔｰ表示を[95 Names]とし、
右の位置に配置します。
部品仕様：同様に、｢>VALUE｣と入力し、
画面上部のﾚｲﾔｰ表示を
[96 Values]とし、右の位置に
配置します。
6) 関連ﾃﾞｰﾀ
画面左下の｢Description｣に、部品の説明を入力します。
簡易型として、Symbol名「XBEE」を入力しておきます。
以上で、Symbolﾃﾞｰﾀが揃いましたので、｢Save｣ﾎﾞﾀﾝをｸﾘｯｸし保存します。
7) ﾃﾞｰﾀ削除
「1.MyLib.lbr」に登録されている未使用の
Symbolﾃﾞｰﾀを削除するには、該当する
ﾃﾞｰﾀをﾃﾞﾊﾞｲｽ編集画面に開き、削除するﾃﾞｰﾀに
間違いないことを確認し、ﾒﾆｭｰﾊﾞｰ
｢Library／Remove...｣を選択します。
右のｳｲﾝﾄﾞｳが開きますので、Symbol名を入力
し、｢OK｣をｸﾘｯｸすると削除されます。
Libraryを整理する場合などで使用します。
