複合Device登録
2018年11月21日にて現在のURLは次のURLに移行しました。
1 パッケージ内に、複数のデバイスが搭載されている部品の登録方法を説明します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=210x1024:format=jpg/path/sf8f0ed34a03955c6/image/i8f9ce710711f816c/version/1401434707/image.jpg)
サンプルとして、オペアンプ「μPC358G2」(面実装)
を登録します。
1) 登録のステップ
① 基本Symbol/電源Symbolの登録
② Packageの登録 (Libraryに無い場合)
③ Deviceの登録
2) 基本Symbol/電源Symbolの登録
基本Symbolの登録は、「Symbol登録」と同様の手順で行います。
この例では、既存のSymbolを使用します。
① 基本Symbol: OPAMP
② 電源Symbol: PWR+--1
基本Symbolの1つを、電源Pinを含めたものにすれば、②の電源Symbolは不要と
なります。
3) Deviceの登録
❶ Control Panelの、▷Libraries内「1.MyLib.lbr」を右クリックし「Open」を
選択し、デバイス編集画面を開きます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/i4072ced5351a320f/version/1401436934/image.jpg)
デバイス編集画面上部の「デバイス」 アイコンをクリックします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=210x1024:format=jpg/path/sf8f0ed34a03955c6/image/i6cb1ee3e86c19dc6/version/1401436432/image.jpg)
❷ 新規登録ですから、「New」欄にデバイス名を
入力します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=210x1024:format=jpg/path/sf8f0ed34a03955c6/image/i71a8c63482e5bbe9/version/1401437287/image.jpg)
「OK」クリックで、確認ウインドが開きますので、
「Yes」とします。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/if9eefdb2c09a34ed/version/1401437645/image.jpg)
❸ Device編集画面となりますので、右の「Symbol選択」アイコンを選択し、2) ①の
基本Symbolを2個配置します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/ibe6653bc6e9ea5a5/version/1401437939/image.jpg)
続いて、2) ② の電源Symbolを配置します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/icea6eb7b8d226e05/version/1401437959/image.jpg)

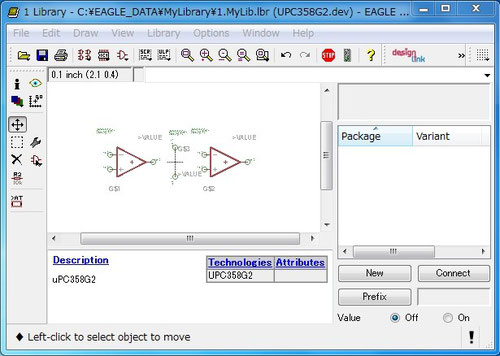

❹ ここまでの操作により、デバイス編集画面を下図の様にします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=500x10000:format=jpg/path/sf8f0ed34a03955c6/image/i138b4f4654f804f2/version/1401438194/image.jpg)

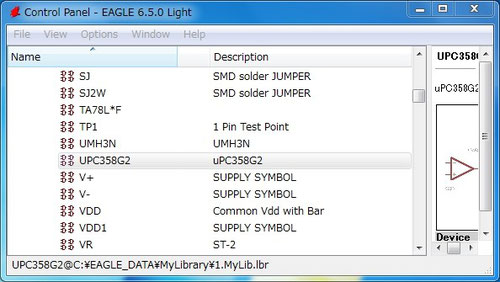

❺ この段階で、ファイルを保存し、Control Panelの、▷Libraries内「1.MyLib.lbr」に
「UPC358G2」が追加されていることを確認します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=500x10000:format=jpg/path/sf8f0ed34a03955c6/image/i3b16f1c33de62011/version/1401438798/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/i548a8ca77106aab5/version/1401494257/image.jpg)

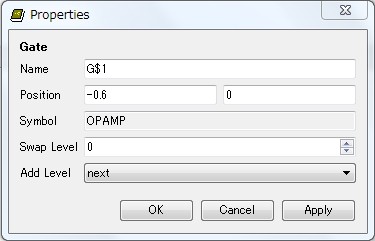

❻ デバイス編集画面に戻り、各Symbolに識別記号を設定します。
サイドコマンドメニューの「設定データ表示」アイコンを選択し、各Symbolの基準点をクリックする
と、下のウインドウが開きますので、「Name」欄で回路記号を設定します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/ibd87633f189b0f5a/version/1401495432/image.jpg)
回路記号「A」 「B」 「P」を設定した状態です。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sf8f0ed34a03955c6/image/i25531f4a0cbfbe18/version/1401495513/image.jpg)

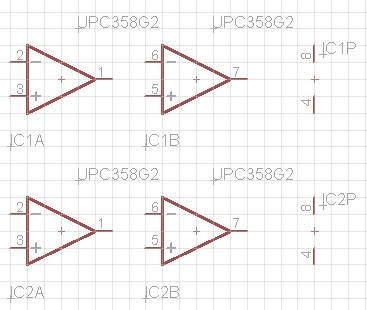

❼ Packageの登録を行い、Connect・Prefix設定を「デバイス登録」ページと同様に行ば、
複合部品の登録は完了です。下図に、回路図へ2個配置した状態を示します。
