プログラムの作成ページで作成したプログラムが動作するかを、eZdsp F28335をPCと接続して動作確認を行います。

デバックの手順例

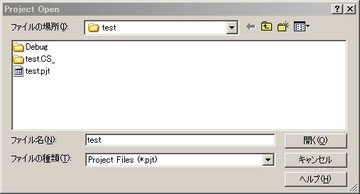

➊ 作成・保存したプロジェクトは、Project/Open コマンドを実行して開く。

TMS320F28335

                         [test.pjt]を、ダブル・クリックする。



     CCS画面左の、Project View ウインドウのSource/main.cをダブル・クリックすると、ソースプロ

     グラムが表示される。コンパイルしてエラーが出ないことを再確認しておく。

➋ プログラムをeZdspで実行させるため、コンパイル・ファイルをeZdspにロードする。

   1) Debug/Reset コマンド実行

                [Disassembly] 表示が出るが、×で消す。

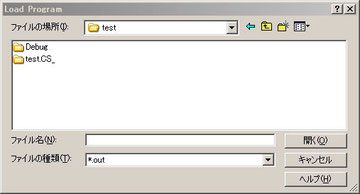

   2) File/Load Program クリック

TMS320F28335

   3) Debugホルダー内の[test.out]をクリックし、開く。

              [Disassembly] 表示が出るが、×で消す。

➌ Debug/Go main コマンドを実行。ポインタがmainプログラムの先頭をさすのを確認

     し、CCS画面左の、Project View ウインドウのRUNアイコンをクリックする。      RUNアイコン

     プログラムがRUNし、デバックが可能な状態となる。

     プログラムを停止させるには、Haltアイコンをクリックする。                            Haltアイコン

➍ プログラムが正常に動作しているかの確認は、I/O・内部変数の状態等から行う。

   1) このプログラムは、LoopCountによる永久ループの中で、EPWM1によるADC割込みを

       発生させ、ADC値を配列Voltage1,2に格納するもので、まずLoopCountが回ってい

       るかを確認する。

TMS320F28335

       mainのソースプログラムfor文の中の

       [LoopCount]上で、マウスを左クリック

       し、右クリックでAdd to Wach Window

       を選択すると、画面下のOutput

       Window右に、変数LoopCountの

       瞬時値が表示される。

       その表示近傍で、マウスを右クリックし、Refreshを選択すると、表示値が更新される。

       これにより、LoopCountは回っていると分かる。

TMS320F28335

   2) 次に、ADCが実行されているかのチェックを行う。

       ADC入力端子に試験電圧を入力し、ADC値が配列

       Voltage1,2に格納されていることを確認する。

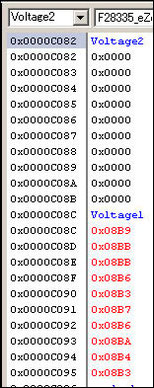

       View/Memoryコマンドを実行し、[Enter An Address]

       欄に、[Voltage2]を入力しエンターキーを押すと右に示す

       Voltage2と続きのVoltage1の配列内容が表示される。



       その表示近傍で、マウスを右クリックし、Refresh

       Windowを選択すると表示値が更新される。



       試験入力電圧を、0Vと約1.6Vとしたので、3Vフル

       スケールであるので、正常値が表示されている。



   3) デバックの方法は個人差もあるので、自分に適した方法を選択する。

       方法例として、

                  ① Breakpoint の設定

                  ② 変数の確認        ・・・・・・・ ➍-1) の方法

                  ③ メモリー内容の確認 ・・・・・・・ ➍-2) の方法

                  ④ CPU内部レジスタの確認

                  ⑤ テストビットの設定・出力



       などがあり、これらの組合せ又は、創意工夫で行われる。

       ④と⑤の方法について、続いて説明を加える。

TMS320F28335

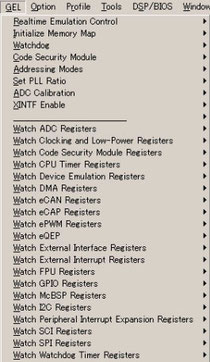

   4) コマンドバーの[GEL]をクリックすると、プルダウ

        ン・メニューで、CPUの内部レジスタのWatch

        選択が出来る。選択すると画面下の

        Output Window右にレジスタの状態が

        表示される。



         レジスタの内容・状態をWatch出来るの

        で、他の方法で行き詰った場合に、助

         けになる。

   5) Exampleプログラムの内容では、実時間レベルでのEPWMによるADCトリガ、ADC実行タイ

        ミングを視覚的にチェック出来ないので、プログラムを追加しオシロでWatch出来るのように

        する。

EPWM



               時間軸を変えて見ると、ADCトリガと

               ADC割込みのタイミングが分かる。

EPWM

              右の図は、オシロで観測した波形で、



                       CH1 :ADCトリガ(EPWM1A)

                                  立上りでトリガ



                       CH2 :ADC割込み処理



               約870μS毎にADCが実行されてい

               る。

       デバックの方法によっては、効率的にもなり、非生産的にもなるので絶えず創意工夫が大

       事です。

       希望者に、5)のプログラム・ソースを無償で提供しますので、お問い合わせページからメールで

       ご連絡下さい。
